COMPATIBILITY |
| |

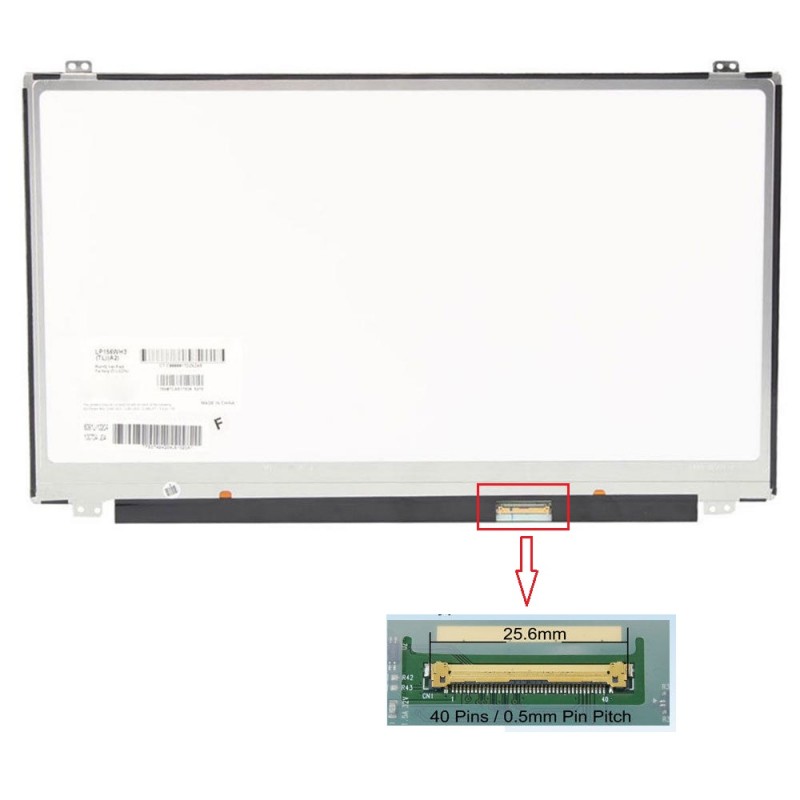

SIZE | 15.6-inch WideScreen | |
RESOLUTION | HD (1366x768) | |
BACKLIGHT | LED | |
FINISH | Glossy | |
REPLACEMENT PART TYPE | LCD Screen Only | |
MOUNTINGS | Top and Bottom Brackets | |
CONNECTOR | 30 pin video connector | |
CONDITION | Brand New |
مدل لپ تاپ های سازگار و مناسب با این نوع مدل ال ای دی لپ تاپ
ایسر اسپایر وی Acer Aspire V5-573G | ایسر اسپایر وی Acer Aspire V5-573 | ایسر اسپایر وی Acer Aspire V5-572G |
ایسر اسپایر وی Acer Aspire V5-571 | ایسر اسپایر وی Acer Aspire V5-561 | ایسر اسپایر وی Acer Aspire V5-552pg |
ایسر اسپایر اف Acer Aspire F5-571 | ایسر اسپایر وی Acer Aspire V3-532 | ایسر اسپایر وی Acer Aspire V5-572 |
ایسر اسپایر ای Acer Aspire E1-572G | ایسر اسپایر ای Acer Aspire E1-572p | ایسر اسپایر ای Acer Aspire E1-570G |
E5-521G SERIES-E5-523 SERIES | E5-521G SERIES | اچ پی پروبووک HP Probook 455 G2 |
NT156WHM-N22 V5.0 | NT156WHM-N12 V8.0 | NT156WHM-N12 V5.0 |
NT156WHM-N32 V8.2 | NT156WHM-N32 V8.1 | NT156WHM-N32 V8.0 |
NT156WHM-N42 V8.2 | NT156WHM-N42 V8.1 | NT156WHM-N42 V8.0 |
NT156WHM-N45 V8.2 | NT156WHM-N45 V8.1 | NT156WHM-N45 V8.0 |
N156BGA-EA2 REV.C3 | N156BGA-EA2 REV.C1 | N156BGA-EA2 REV.B1 |
N156BGA-EA3 REV.C2 | N156BGA-EA3 REV.C1 | N156BGA-EA3 REV.B1 |
N156BGE-E31 REV.C1 | N156BGA-EA3 REV.C4 | N156BGA-EA3 REV.C3 |
N156BGE-E41 REV.B1 | N156BGE-E32 REV.C2 | N156BGE-E32 REV.C1 |
N156BGE-E42 REV.C1 | N156BGE-E41 REV.C2 | N156BGE-E41 REV.C1 |
N156BGE-EA1 REV.C1 | N156BGE-E42 REV.C3 | N156BGE-E42 REV.C2 |
N156BGE-EA2 REV.B1 | N156BGE-EA1 REV.C3 | N156BGE-EA1 REV.C2 |
N156BGE-EB1 REV.A1 | N156BGE-EA2 REV.C3 | N156BGE-EA2 REV.C1 |
LP156WHB TP C1 | N156BGE-EB1 REV.C2 | N156BGE-EB1 REV.C1 |
NT156WHM-N42 | N156BGE-E41 Rev C2 | NT156WHM-N32 |
NT156WHM-N12 | LP156WHB TP A1 | LTN156AT37 |
LP156WHB TP GA | LP156WHB TP A2 | N156BGA-EB2 C1 |
LP156WHB TP H1 | LP156WHB TP B1 | LP156WHB TP D1 |
LP156WHU TP D1 | LP156WHV TP B1 | LP156WHB TP C2 |
LTN156AT33-401 | LP156WHB TP L1 | LP156WHP TP GB |
B156XTN0305 | B156XTN0401 | N156BGA-EA2 |
LP156WHP TB K1 | LTN156WHM-N22 | LP156WHU TP TH |
NT156WHM-N12 V8.0 | NT156WHM-N12 V5.0 | LP156WHB TP GD |
NT156WHM-N32 V8.1 | NT156WHM-N32 V8.0 | NT156WHM-N22 V5.0 |
NT156WHM-N42 V8.1 | NT156WHM-N42 V8.0 | NT156WHM-N32 V8.2 |
NT156WHM-N45 V8.1 | NT156WHM-N45 V8.0 | NT156WHM-N42 V8.2 |
N156BGE-EA2 | N156BGA-EB2 | NT156WHM-N45 V8.2 |
N156BGE-E31 | N156BGE-E41 | N156BGE-EB2 |
B156XTN04.0 | B156XW04 V8 | N156BGE-E32 |
LP156WHU-TP B1 | LP156WHU-TP A1 | B156XTN03.5 |
LP156WHU-TP D2 | LP156WHU-TP D1 | LP156WHU-TP BH |
LP156WHU-TP G1 | LP156WHU-TP F1 | LP156WHU-TP E1 |
LP156WHB-TP A1 | LP156WHU-TP H1 | LP156WHU-TP G2 |
LP156WHB-TP B2 | LP156WHB-TP B1 | LP156WHB-TP A2 |
LP156WHB-TP D1 | LP156WHB-TP C2 | LP156WHB-TP C1 |
LP156WHB-TP F1 | LP156WHB-TP E1 | LP156WHB-TP D3 |
LP156WHB-TP GA | LP156WHB-TP G1 | LP156WHB-TP D2 |
LP156WHB-TP H1 | LP156WHB-TP GD | LP156WHB-TP GB |
LTN156AT39 | LP156WHB-TP L1 | LP156WHB-TP K1 |
ال سی دی و ال ای دی لپ تاپ یکی از نقاطی است که بیشترین آسیب را می بیند. اکثر نوت بوک ها و لپ تاپ ها، به دلیل بی دقتی و ضربه وارده به آن، دچار شکستگی ال سی دی می شوند. شکستگی ال سی دی معمولا ترمیم نمی شود و فرد باید آن را تعویض نماید. حال اگر میخواهید خودتان ال سی دی یا ال ای دی لپ تاپ و نوت بوک خود را تعویض نمایید آموزش تعمیرات لپ تاپ را دنبال نمایید.
اولین قدم در تعویض LCD لپ تاپ شناخت ابعاد صفحه نمایش و کیفیت آنها میباشد. هر لپ تاپ میتواند صفحه نمایش LED و LCD داشته باشد. تقریبا تمامی مدلهای لپ تاپ دارای حالت یکسان در تعویض ال سی دی دارند. باز کردن صحیح قاب دور لپ تاپ و استفاده از ابزارهای مناسب مهمترین اصول تعویض صفحه نمایش لپ تاپ است.
برای تعویض ال سی دی خود (LCD) نیاز دارید تا یک ال سی دی یا ال ای دی که مخصوص دستگاه خود است را تهیه نمایید و آماده تعویض آن گردید. برای شروع نیاز به چند ابزار کوچک دارید. یکی از وسایل بسیار ضروری پک پیچ گوشتی است که دارای چندین سایز پیچ گوشتی باشد. همچینی تعدادی تیغه یا صفحه فلزی و پلاستیکی نازک نیز کنار دست خود داشته باشید. این صفحات برای برداشتن قاب دور ال سی دی یا قاب دور ال ای دی (قاب LCD) لازم است.
گام نخست : برداشتن قاب ال سی دی
پس از برداشتن باطری و کشیدن آداپتور، با دقت اطراف صفحه نمایش را بررسی نمایید. برای تعویض ال سی دی لپ تاپ نیاز دارید که این قاب را از لپ تاپ جدا سازید. در این مدل لپ تاپ مورد بررسی ما، دو بالشتک در بالا قرار دارد که ال سی دی لپ تاپ را نگه می دارد. در ابتدا نیاز است که حفاظ پلاستیکی روی آن را خارج نموده، سپس پیچ زیر آن را باز نماییم. پس از اینکه پیچ را باز نمودید، به یک پیک پلاستیکی یا فلزی، شیار بین دو قاب ال سی دی را باز نمایید تا از هم باز گردد. پیک را در راستای قاب ال سی دی لپ تاپ بالا ببرید تا تمام اتصالات قاب لپ تاپ از هم باز کرد.
توجه : ممکن است لپ تاپ شما دارای پیچ صفحه نمایش نباشد. ممکن است قاب ال سی دی شما با ضربه ای کوچک بر روی آن باز شود یا اینکه با یک پیک کوچک به راحتی باز شود و نیاز به باز کردن پیچ نداشته باشد. پس لطفا قبل از اینکه اقدام به باز کردن باز کردن قاب لپ تاپ خود نمایید، دستورالعمل را با لپ تاپ خود تطبیق دهید و از طریق وب سایت های مرتبط با کمپانی تولید کننده لپ تاپ خود، از پیچ ها و نحوه باز کردن آن مطلع شوید. صرف نظر از اینکه چگونه اینکار صورت میگیرد، باید این کار را انجام داد و قاب ال سی دی لپ تاپ را از دور آن برداشت.
گام دوم : برداشتن پنل LCD شکسته از روی لپ تاپ
برای برداشتن ال سی دی شکسته لپ تاپ ابتدا باید تمامی پیچ های نگهدارنده آن بر روی لپ تاپ از روی آن برداشته شود. سپس تمامی کابل هایی که از ال سی دی لپ تاپ به مادر برد لپ تاپ وصل شده اند را قطع نمایید. اگر سال تولید لپ تاپ یا نوت بوک شما برای قبل از سال ۲۰۱۰ می باشد، و دارای ال سی دی و بک لایت آن می باشد، بر روی برد لپ تاپ دو کابل وجود دارد. اما ال سی دی لپ تاپ های تولیدی پس از ۲۰۱۰ دارای یک کابل است. حال برچسب های کارخانه را نگاه کنید و مدل کامل ال سی دی لپ تاپ خود را پیداکنید و یک نمونه از آن خریداری کنید.
گام سوم : نصب ال سی دی جدید
لپ تاپ خریداری شده را باز نمایید و مطمئن شوید که با LCD قبلی لپ تاپ یکی است. در صورتی که دو ال سی دی یکی بودند، ال سی دی لپ تاپ شما آماده وصل است. کابل تصویر را به ال سی دی جدید لپ تاپ وصل نمایید؛ و مطمئن شوید که LCD نو لپ تاپ در جای جدید خود کامل قرار گرفته است.
گام چهارم : تست ال سی دی جدید لپ تاپ و جاانداختن قاب
کابل برق و باتری را وصل نمایید و تست کنید که LCD جدید لپ تاپ به صورت صحیح وصل شده باشد و تصویر لپ تاپ به صورت صحیح و کامل بالا بیاید. پس از تست لپ تاپ، می توانید قاب دور ال سی دی را جا بزنید و پس از بستن پیچ های قاب ال سی دی، دستگاه آماده استفاده است. آموزش تعویض ال سی دی لپ تاپ کمک میکند تا در منزل با امکانات کم بتوانید ال سی دی شکسته لپ تاپ خود را تعویض نمایید.
ال سی دی و ال ای دی لپ تاپ یکی از نقاطی است که بیشترین آسیب را می بیند. اکثر نوت بوک ها و لپ تاپ ها، به دلیل بی دقتی و ضربه وارده به آن، دچار شکستگی ال سی دی می شوند. شکستگی ال سی دی معمولا ترمیم نمی شود و فرد باید آن را تعویض نماید. حال اگر میخواهید خودتان ال سی دی یا ال ای دی لپ تاپ و نوت بوک خود را تعویض نمایید آموزش تعمیرات لپ تاپ را دنبال نمایید.
اولین قدم در تعویض LCD لپ تاپ شناخت ابعاد صفحه نمایش و کیفیت آنها میباشد. هر لپ تاپ میتواند صفحه نمایش LED و LCD داشته باشد. تقریبا تمامی مدلهای لپ تاپ دارای حالت یکسان در تعویض ال سی دی دارند. باز کردن صحیح قاب دور لپ تاپ و استفاده از ابزارهای مناسب مهمترین اصول تعویض صفحه نمایش لپ تاپ است.
برای تعویض ال سی دی خود (LCD) نیاز دارید تا یک ال سی دی یا ال ای دی که مخصوص دستگاه خود است را تهیه نمایید و آماده تعویض آن گردید. برای شروع نیاز به چند ابزار کوچک دارید. یکی از وسایل بسیار ضروری پک پیچ گوشتی است که دارای چندین سایز پیچ گوشتی باشد. همچینی تعدادی تیغه یا صفحه فلزی و پلاستیکی نازک نیز کنار دست خود داشته باشید. این صفحات برای برداشتن قاب دور ال سی دی یا قاب دور ال ای دی (قاب LCD) لازم است.
گام نخست : برداشتن قاب ال سی دی
پس از برداشتن باطری و کشیدن آداپتور، با دقت اطراف صفحه نمایش را بررسی نمایید. برای تعویض ال سی دی لپ تاپ نیاز دارید که این قاب را از لپ تاپ جدا سازید. در این مدل لپ تاپ مورد بررسی ما، دو بالشتک در بالا قرار دارد که ال سی دی لپ تاپ را نگه می دارد. در ابتدا نیاز است که حفاظ پلاستیکی روی آن را خارج نموده، سپس پیچ زیر آن را باز نماییم. پس از اینکه پیچ را باز نمودید، به یک پیک پلاستیکی یا فلزی، شیار بین دو قاب ال سی دی را باز نمایید تا از هم باز گردد. پیک را در راستای قاب ال سی دی لپ تاپ بالا ببرید تا تمام اتصالات قاب لپ تاپ از هم باز کرد.
توجه : ممکن است لپ تاپ شما دارای پیچ صفحه نمایش نباشد. ممکن است قاب ال سی دی شما با ضربه ای کوچک بر روی آن باز شود یا اینکه با یک پیک کوچک به راحتی باز شود و نیاز به باز کردن پیچ نداشته باشد. پس لطفا قبل از اینکه اقدام به باز کردن باز کردن قاب لپ تاپ خود نمایید، دستورالعمل را با لپ تاپ خود تطبیق دهید و از طریق وب سایت های مرتبط با کمپانی تولید کننده لپ تاپ خود، از پیچ ها و نحوه باز کردن آن مطلع شوید. صرف نظر از اینکه چگونه اینکار صورت میگیرد، باید این کار را انجام داد و قاب ال سی دی لپ تاپ را از دور آن برداشت.
گام دوم : برداشتن پنل LCD شکسته از روی لپ تاپ
برای برداشتن ال سی دی شکسته لپ تاپ ابتدا باید تمامی پیچ های نگهدارنده آن بر روی لپ تاپ از روی آن برداشته شود. سپس تمامی کابل هایی که از ال سی دی لپ تاپ به مادر برد لپ تاپ وصل شده اند را قطع نمایید. اگر سال تولید لپ تاپ یا نوت بوک شما برای قبل از سال ۲۰۱۰ می باشد، و دارای ال سی دی و بک لایت آن می باشد، بر روی برد لپ تاپ دو کابل وجود دارد. اما ال سی دی لپ تاپ های تولیدی پس از ۲۰۱۰ دارای یک کابل است. حال برچسب های کارخانه را نگاه کنید و مدل کامل ال سی دی لپ تاپ خود را پیداکنید و یک نمونه از آن خریداری کنید.
گام سوم : نصب ال سی دی جدید
لپ تاپ خریداری شده را باز نمایید و مطمئن شوید که با LCD قبلی لپ تاپ یکی است. در صورتی که دو ال سی دی یکی بودند، ال سی دی لپ تاپ شما آماده وصل است. کابل تصویر را به ال سی دی جدید لپ تاپ وصل نمایید؛ و مطمئن شوید که LCD نو لپ تاپ در جای جدید خود کامل قرار گرفته است.
گام چهارم : تست ال سی دی جدید لپ تاپ و جاانداختن قاب
کابل برق و باتری را وصل نمایید و تست کنید که LCD جدید لپ تاپ به صورت صحیح وصل شده باشد و تصویر لپ تاپ به صورت صحیح و کامل بالا بیاید. پس از تست لپ تاپ، می توانید قاب دور ال سی دی را جا بزنید و پس از بستن پیچ های قاب ال سی دی، دستگاه آماده استفاده است. آموزش تعویض ال سی دی لپ تاپ کمک میکند تا در منزل با امکانات کم بتوانید ال سی دی شکسته لپ تاپ خود را تعویض نمایید.
